Intersection des couches

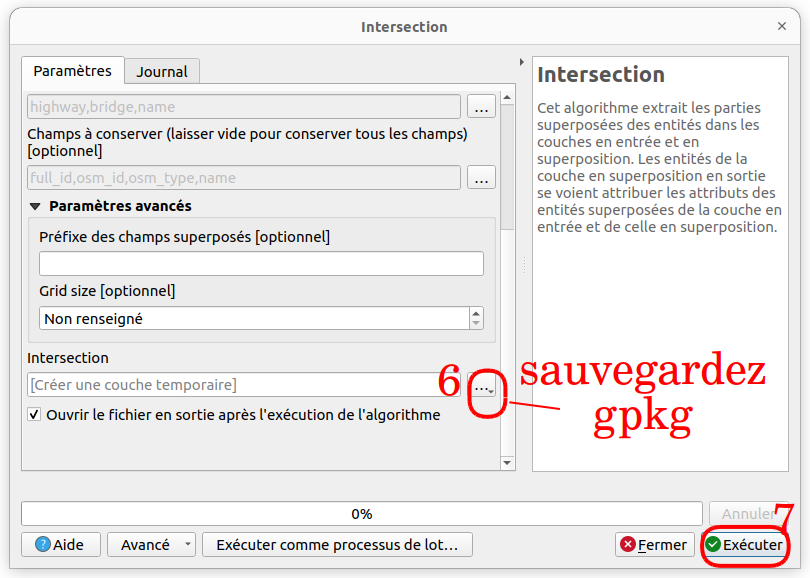

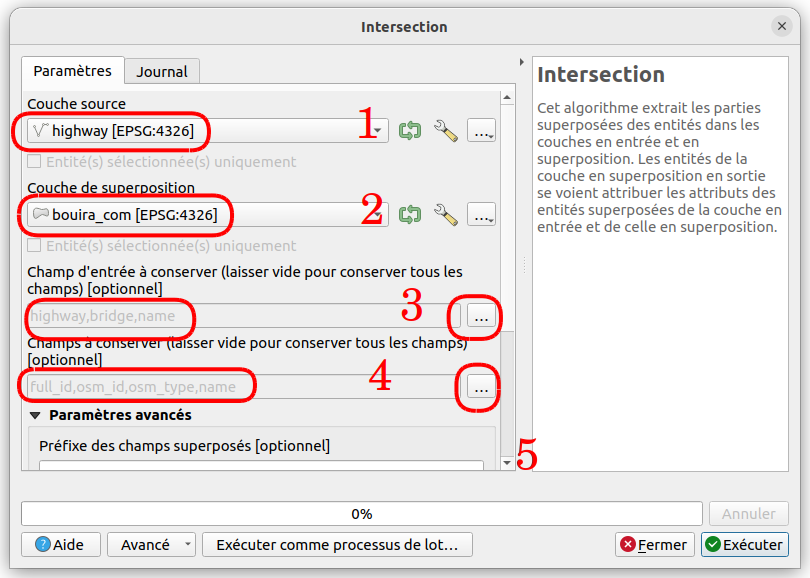

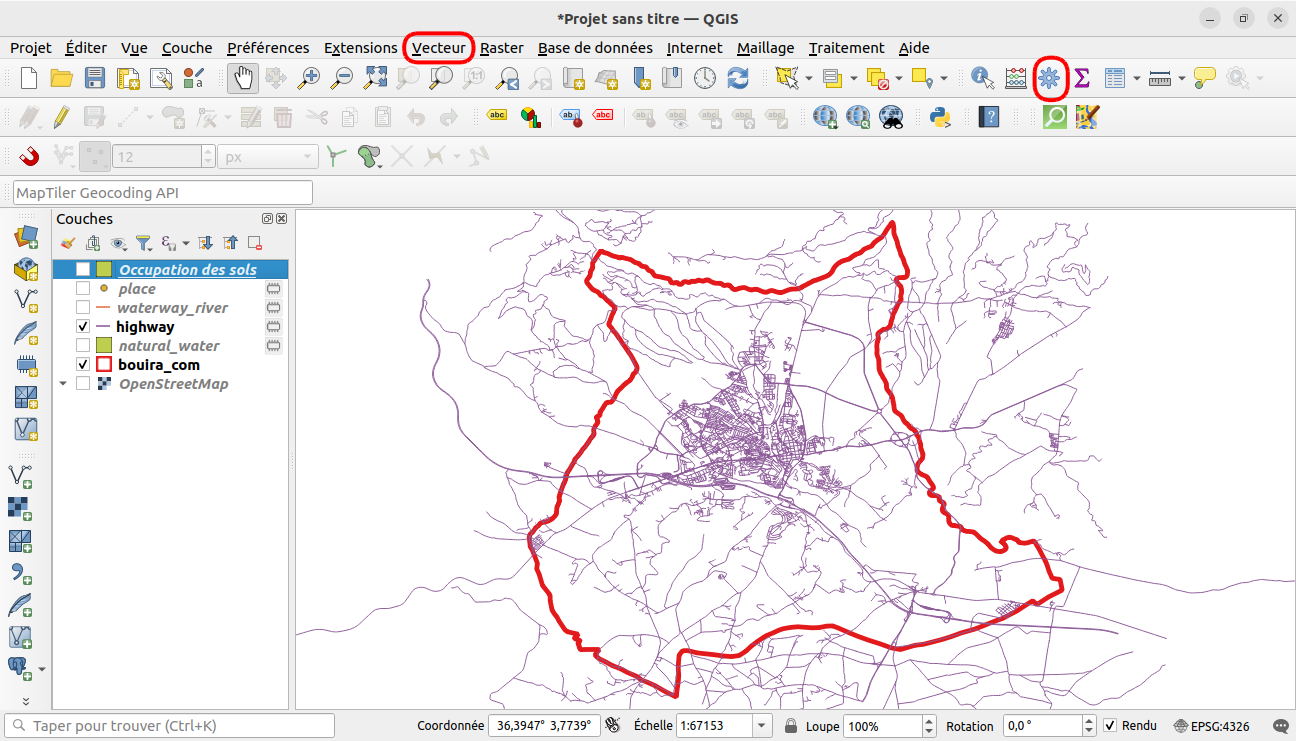

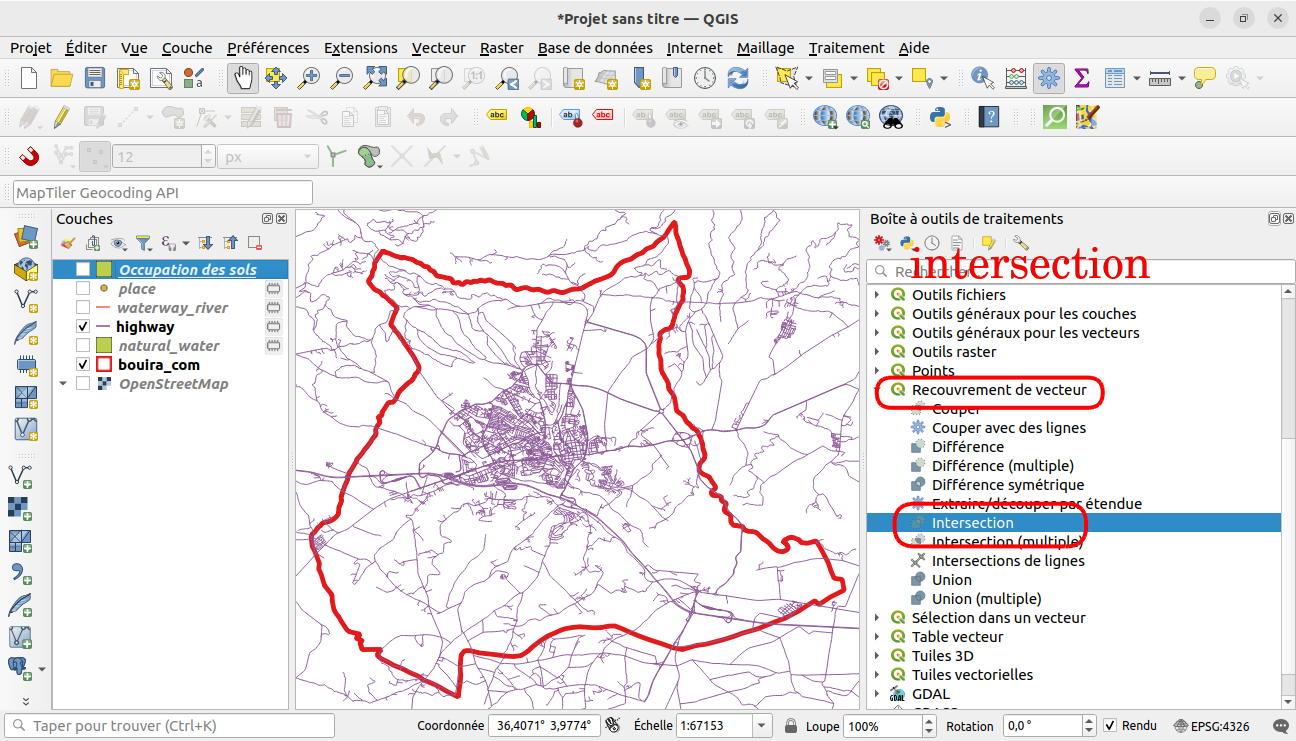

Découper les excédents de couches qui dépassent les frontières de la commune en utilisant l'algorithme Intersection
cet algorithme extrait les parties superposées des entités dans les couches en entrée et en superposition. Les entités de la couche en superposition en sortie se voient attribuer les attributs des entités superposées de la couche en entrée et de celle en superposition.

Procéder de même façon pour réaliser l'intersection des autres couches avec la couche commune de Bouira

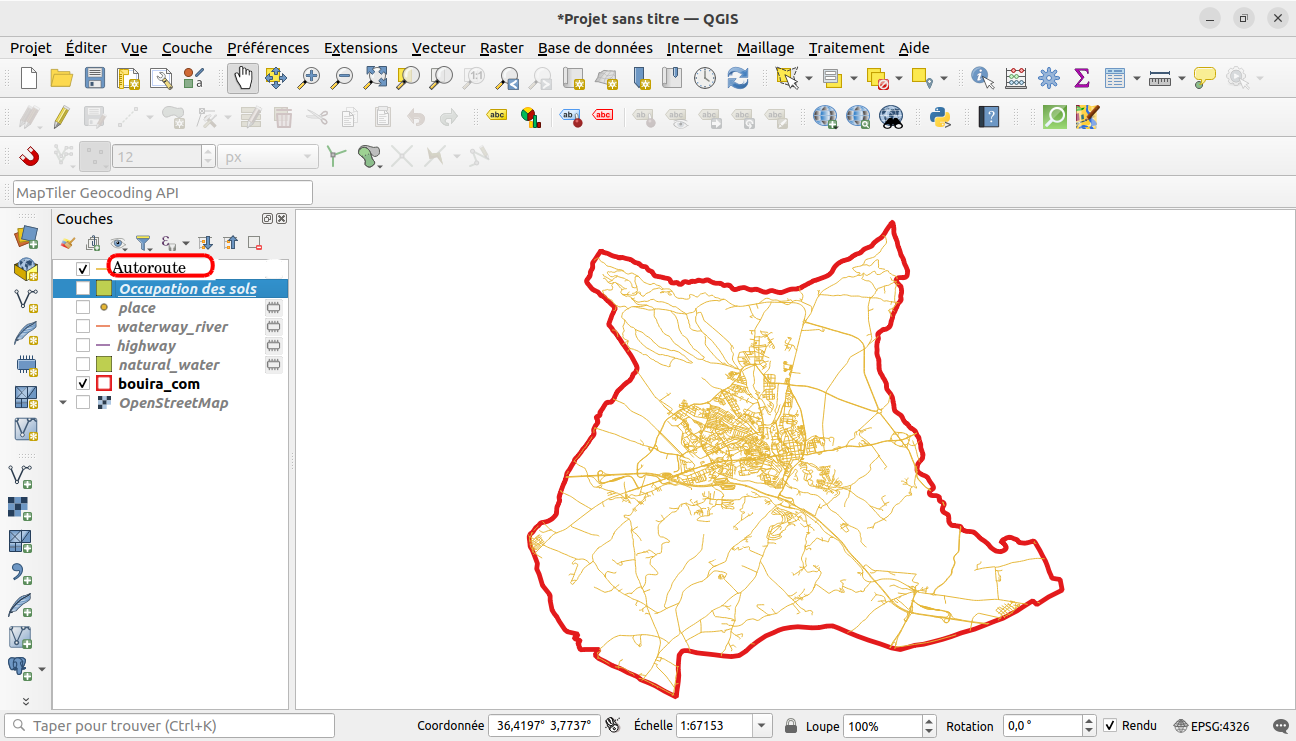

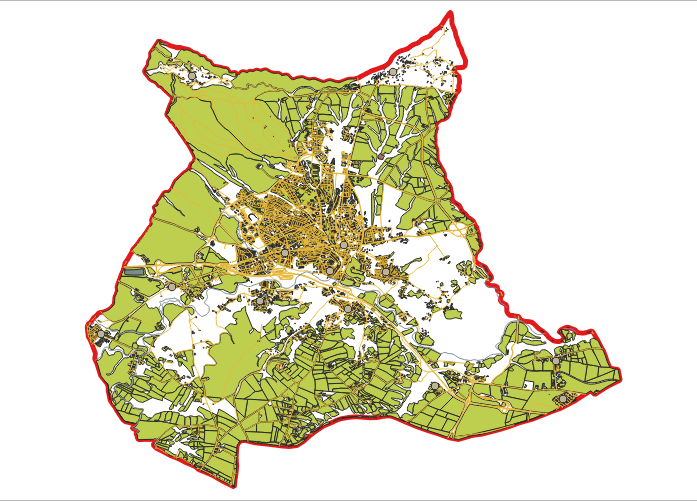

Résultat après intersection

symbologie

la carte précédente est propre. Toutes les couches sont à l'intérieur de la limite administrative de la commune. mais l'apparence visuelle ne reflète pas ce que la carte représente! D'où vient l'importance de la symbologie

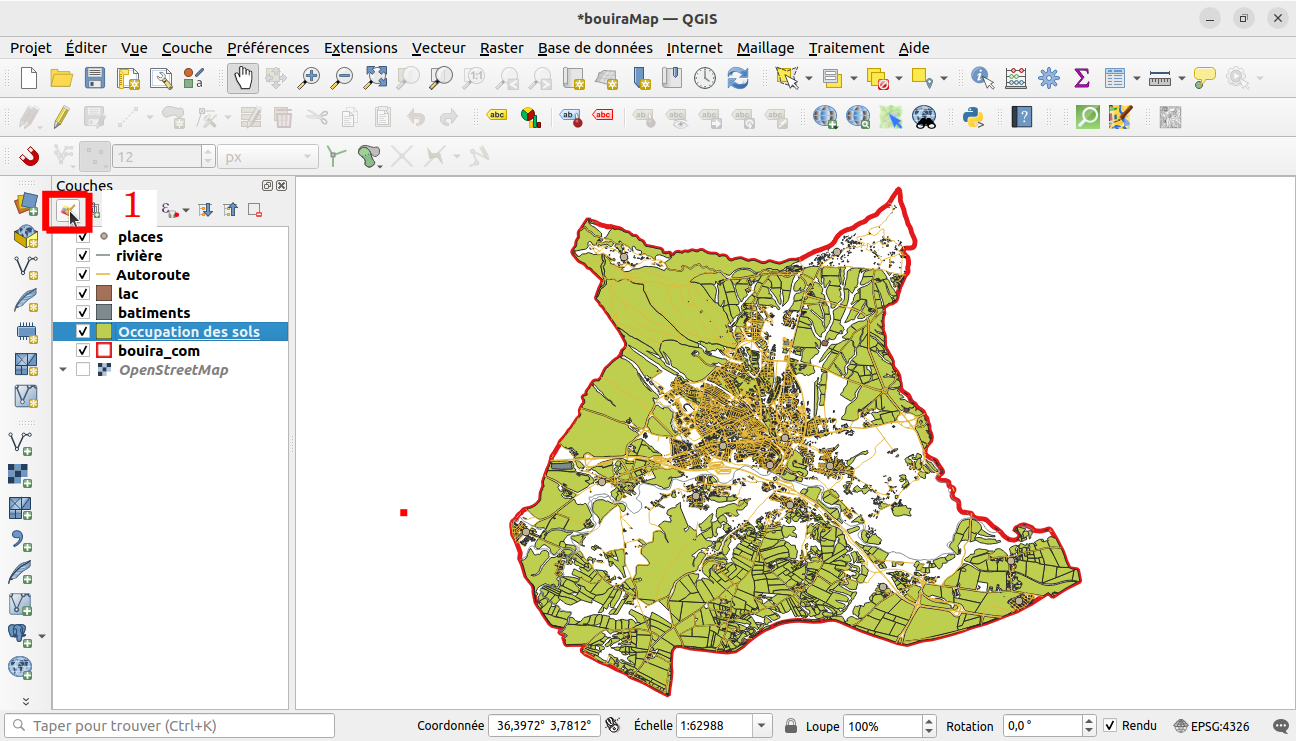

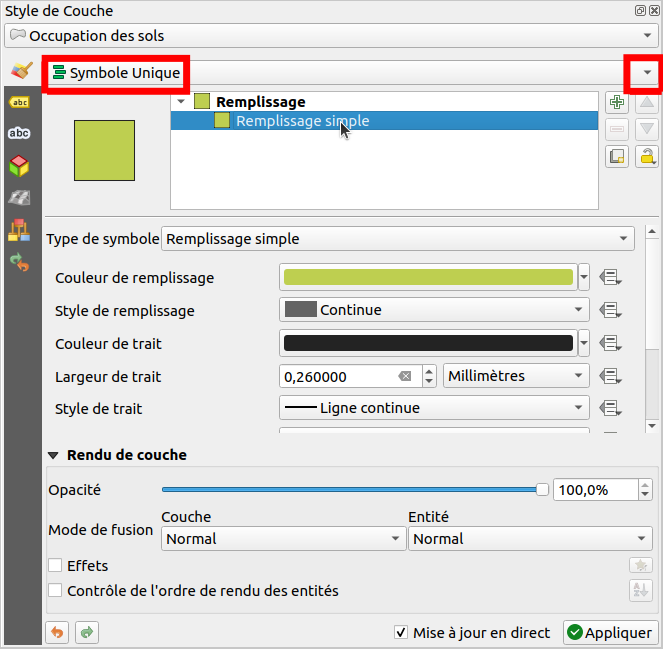

Vérifier que la couche occupation du sol est selectionnée puis cliquez sur le paneau Style de Couche

Cliquez sur la flèche à droite de la liste déroulante (Symbole Unique)

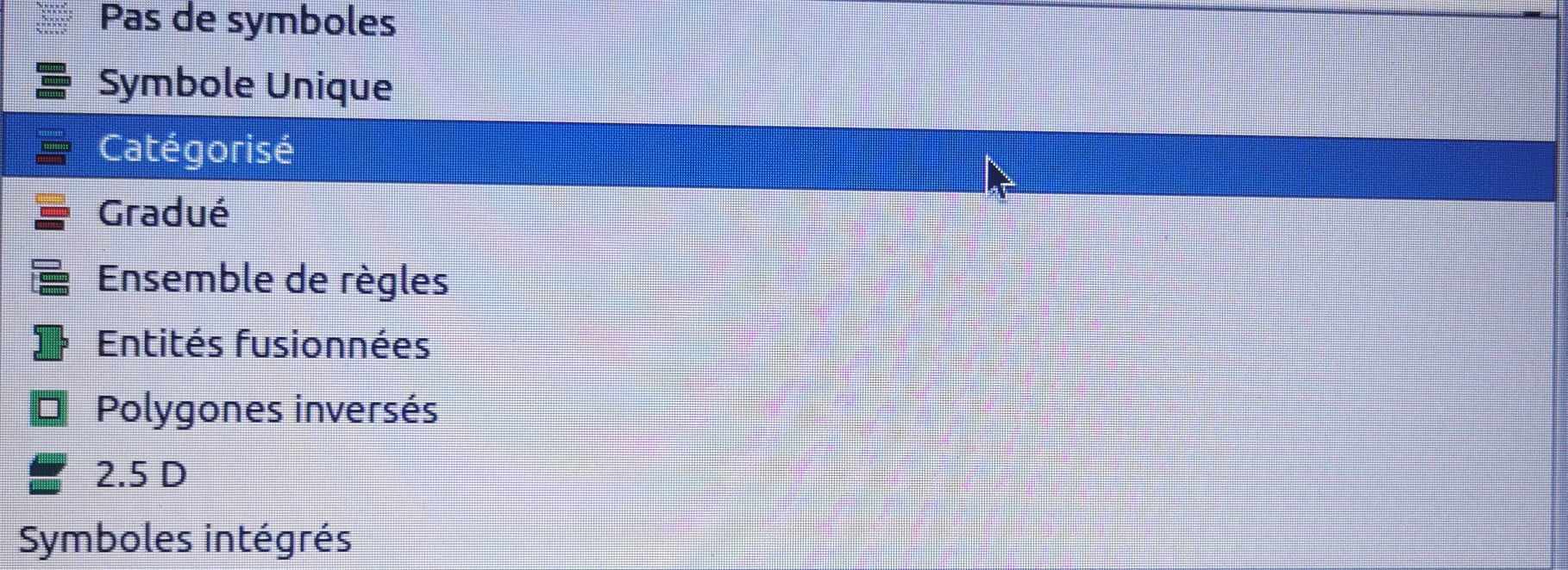

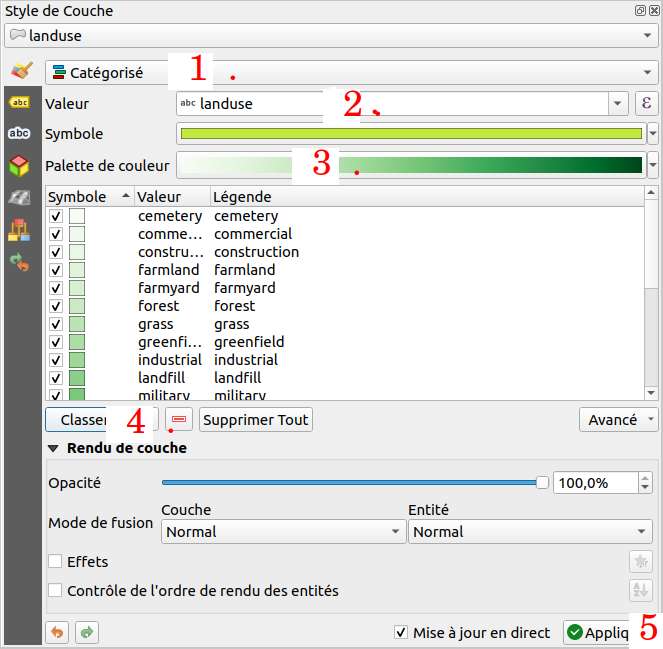

Selectionnez l'option catégorisé

• Pour la valeur ValeurSelectionnez le champs landuse
• Comme palette de couleur Selectionnez green
• puis cliquez sur le bouton Classer
• Cliquez en suite sur Appliquer

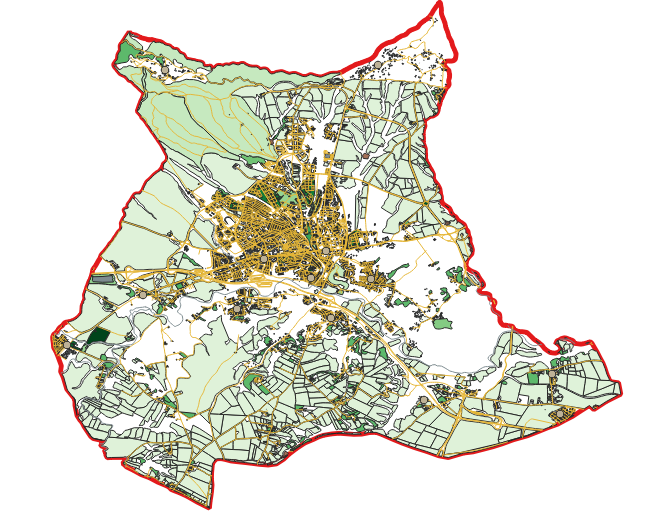

Occupaton du sol

Astuce: Eliminez les lignes (les contours) entre les différentes zones de la couche landuse afin de rendre la carte visuellement moins encombrée.

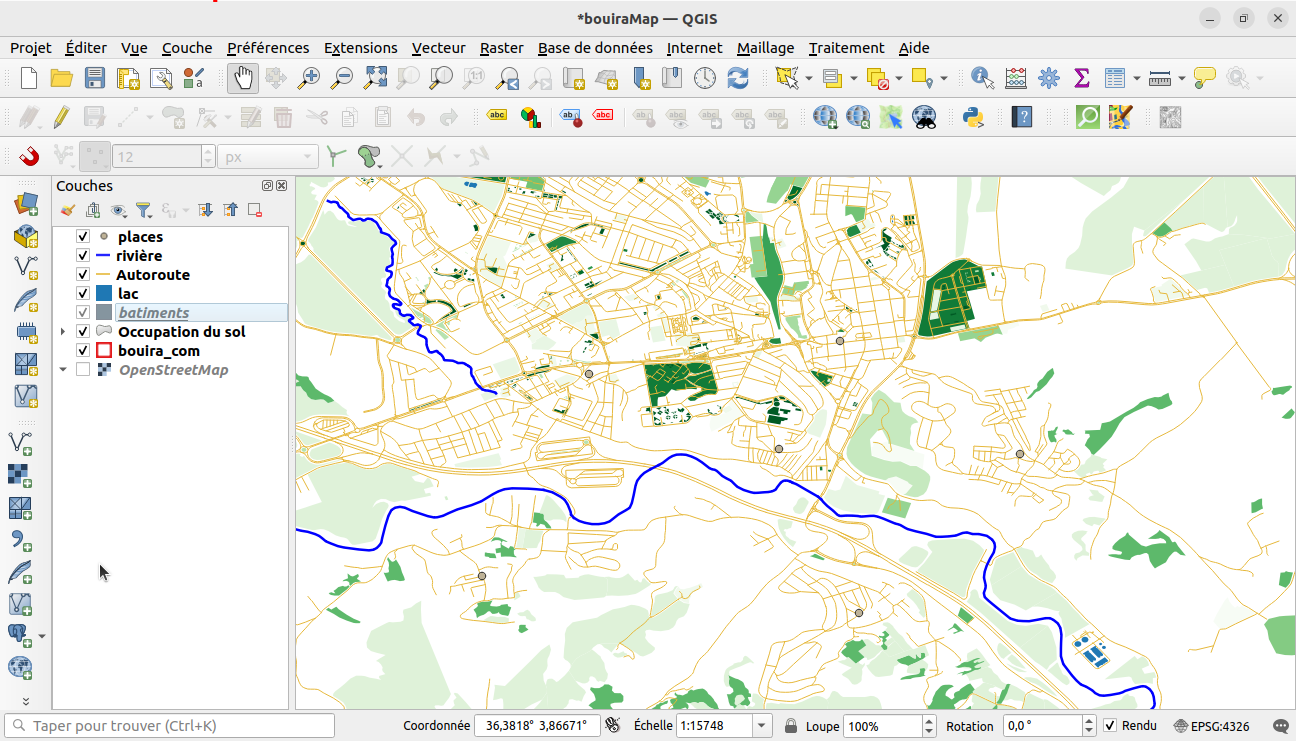

Stylisez les autres couches

• Changez la couleur de la couche eau en bleu clair. Essayez d’utiliser le menu Propriétés de la couche au lieu du paneau Style de Couche.

• Changez à nouveau la symbologie de la couche eau pour qu’elle ait un contour bleu plus foncé.

• Changez la symbologie de la couche rivière en une représentation adéquate avec les cours d’eau.

• Changez la couleur de la couche batiments en gris clair, et la couleur des contours en un gris ligèrement plus foncé.

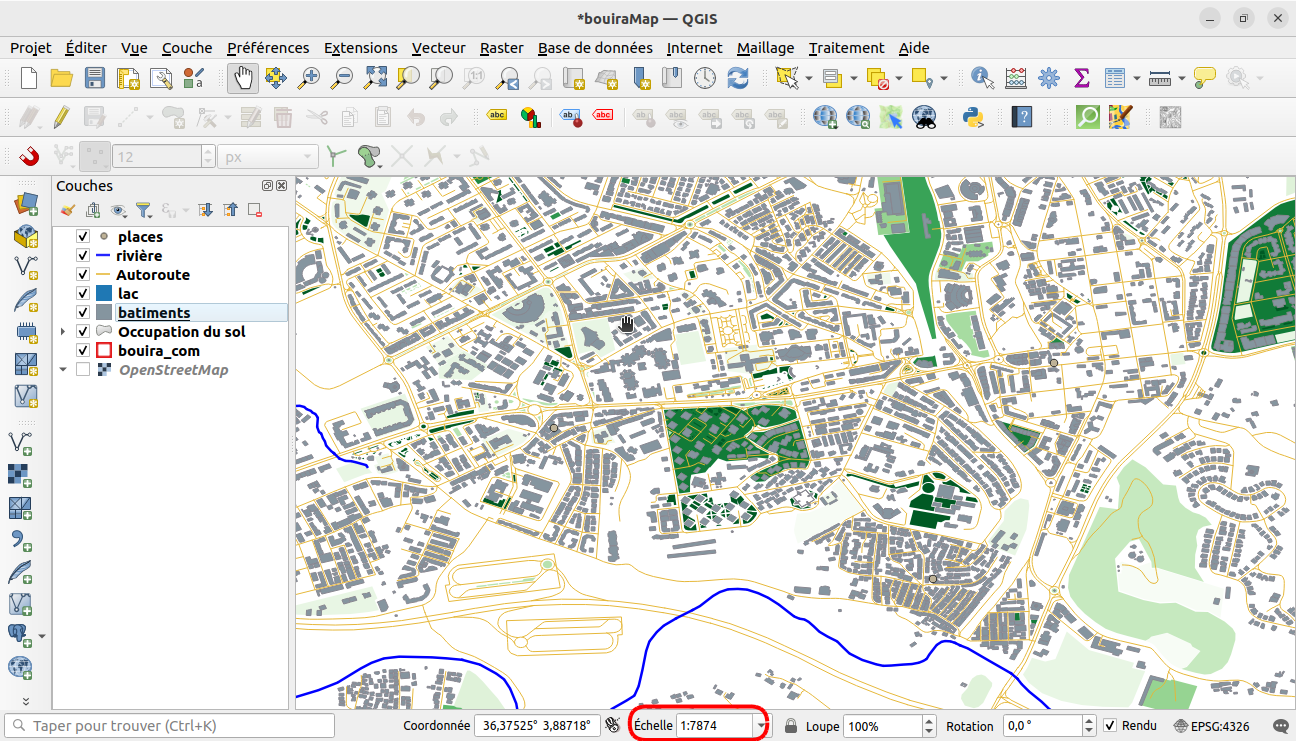

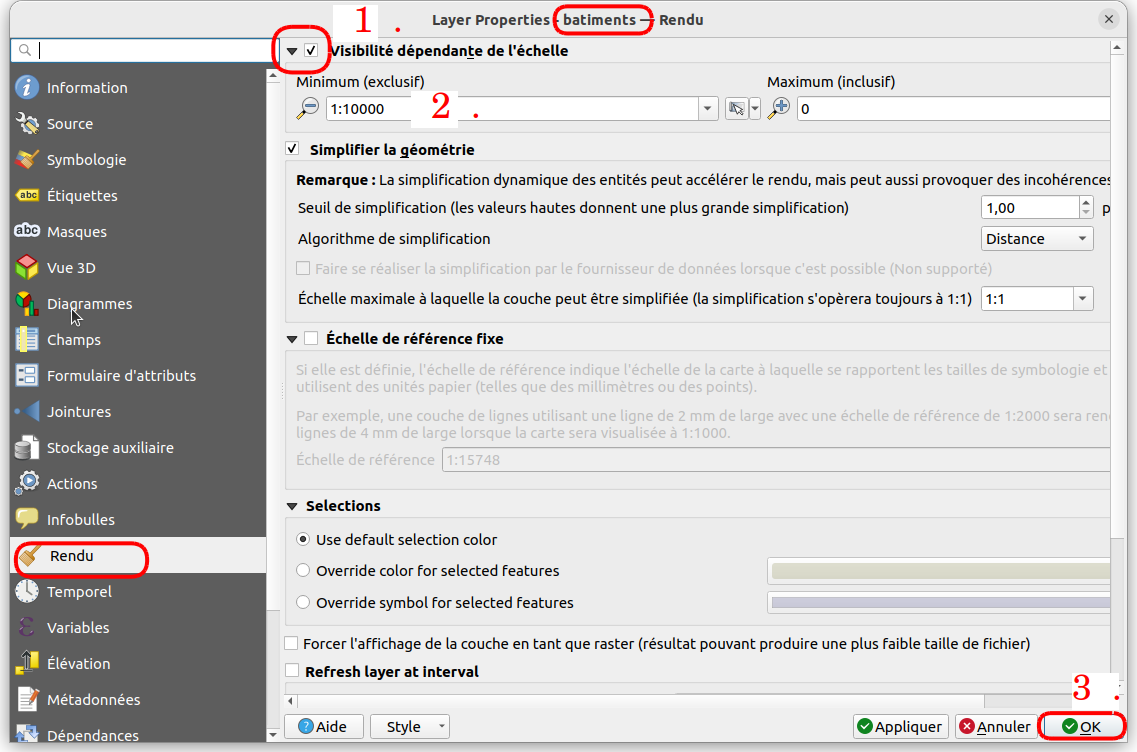

Remarque: la couche batiments encombre la carte unitlement, nous pouvons décider de cacher les bâtiments à la vue à petite échelle. Procédez comme suit:

1. Ouvrez la fenêtre Propriétés de la couche pour la couche batiments (occupation du sol).

2. Activez l’onglet Rendu.

3. Activez le rendu basé sur l’échelle en cliquant sur la case à cocher intitulée Visibilité dépendante de l’échelle :

4. Changez la valeur de Minimum à 1:10000.

5. Cliquez sur OK.

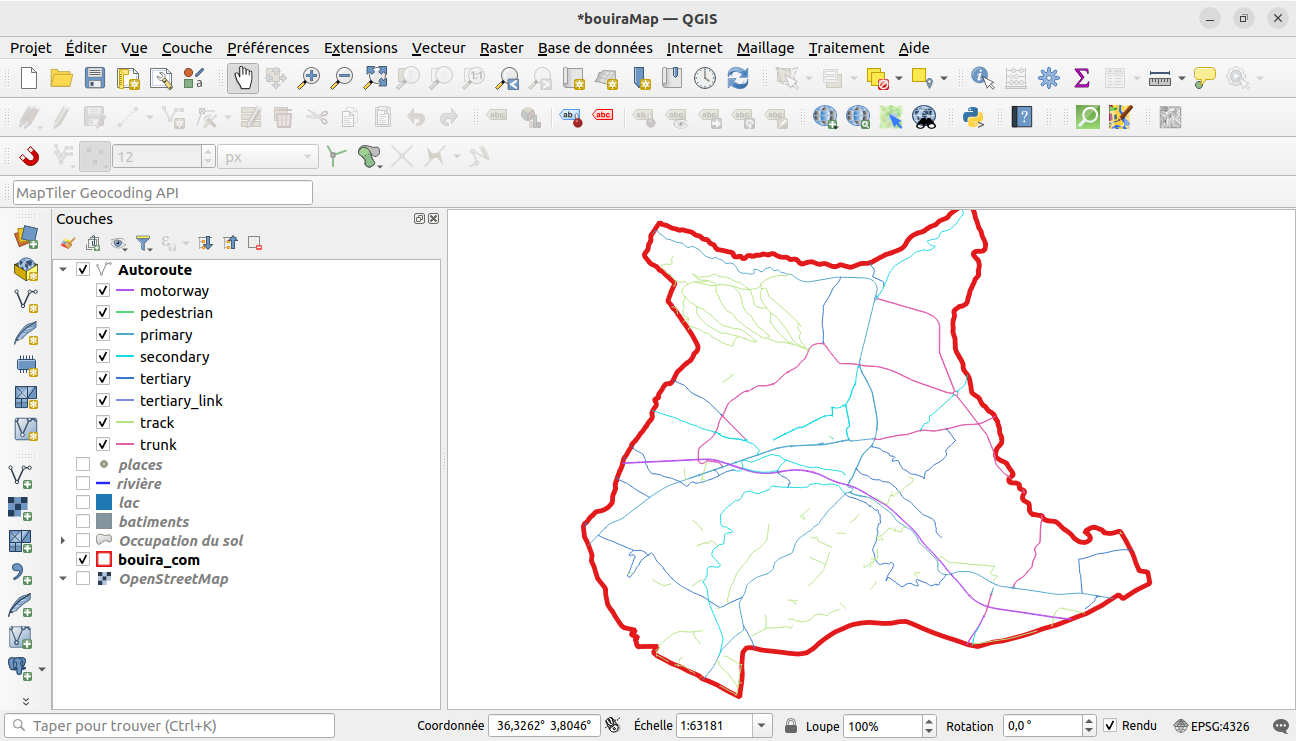

Autoroutes

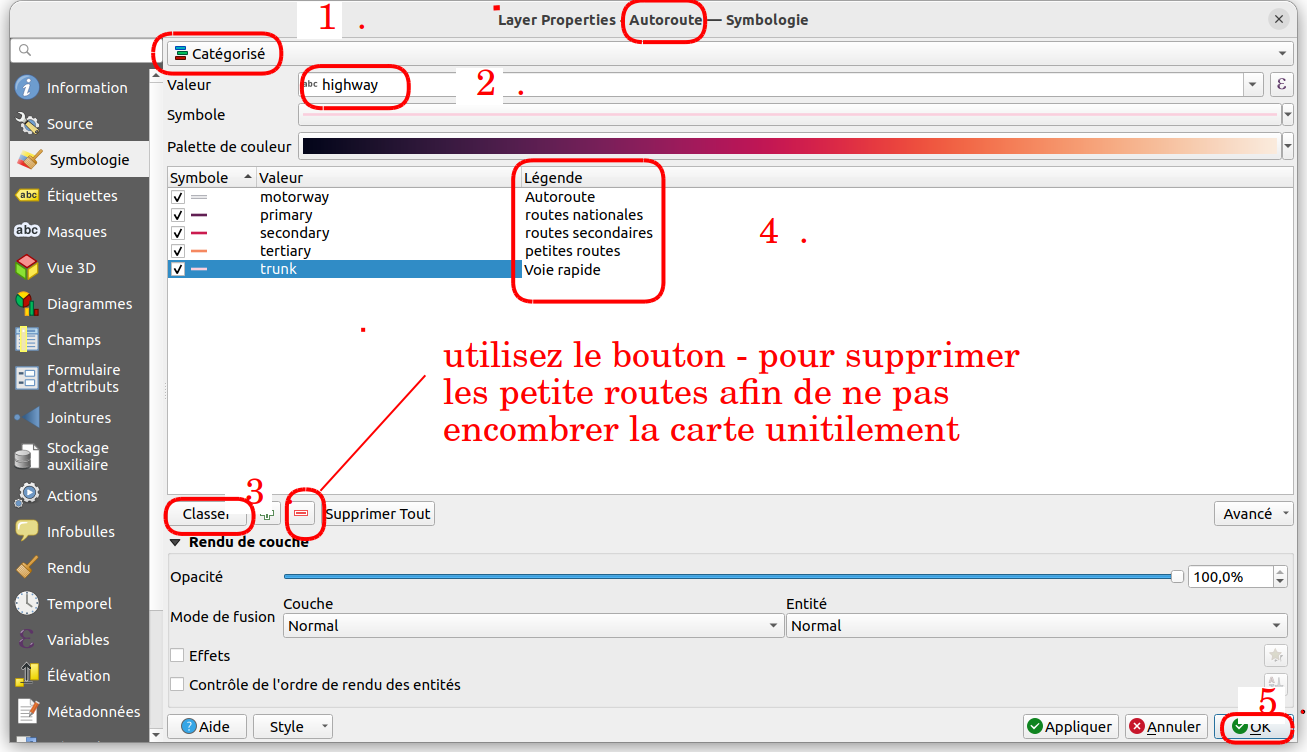

Stylisez la couche Autoroutes par catégorée (voir landuse)

• Pour la valeur ValeurSelectionnez le champs highway
• Comme palette de couleur Selectionnez à votre guise
• puis cliquez sur le bouton Classer
• Double-cliquez sur chaque entrée de légende pour la traduire.
• Cliquez en suite sur Appliquer

la couche places

Vous pouvez ajouter des étiquettes à la couche place (géométrie de type points)pour indiquer le nom de la place

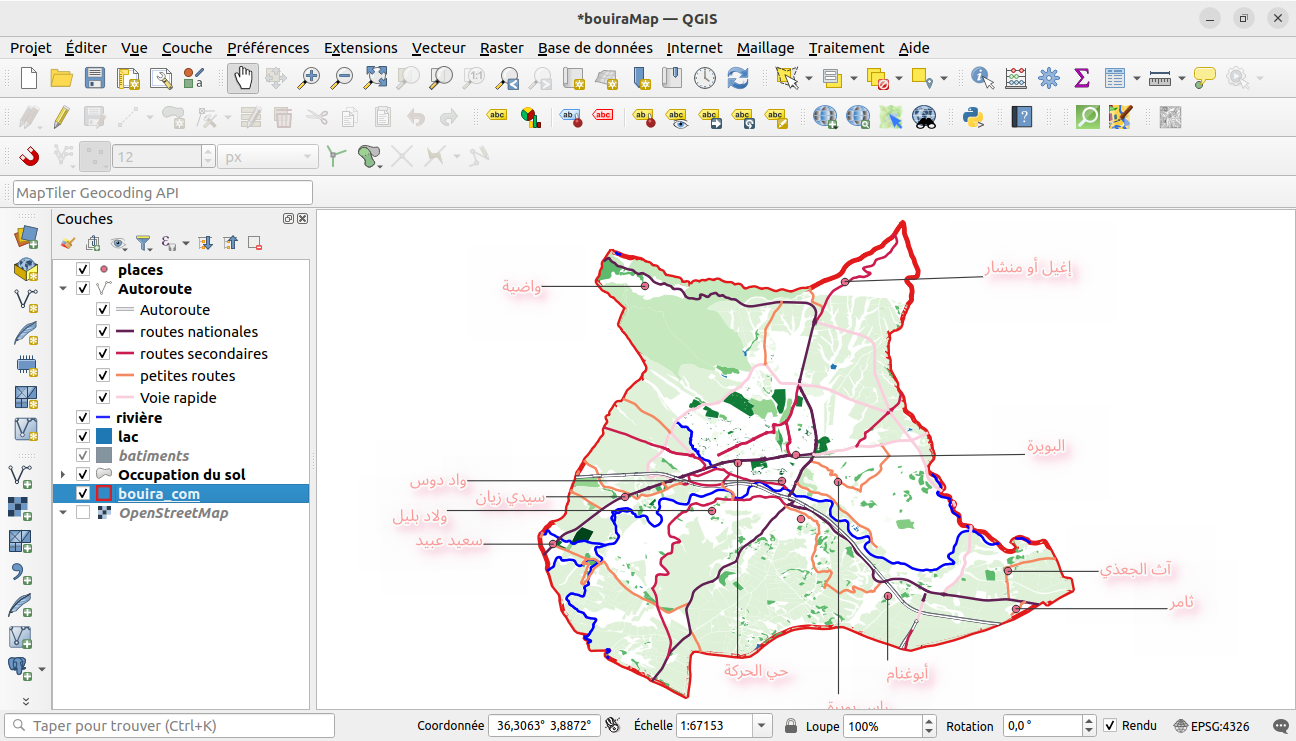

Création de la carte de Bouira

Pour créer une mise en page de la carte Suivez la vidéo:

Exporter la carte

La carte est enfin prête pour l’exportation ! Vous verrez les boutons d’exportation dans le coin supérieur gauche de la fenêtre de mise en page :
